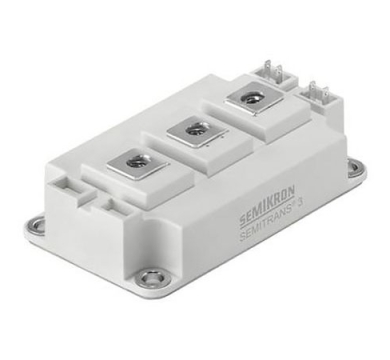

SKM400GB176D

🔧 Thông số kỹ thuật chính

• Điện áp cực-nguồn cực tối đa (V_CES): 1700 V

• Dòng điện cực liên tục (I_C): 430 A (tối đa)

• Dòng điện cực cực đại (I_CM): 440 A

• Điện áp rơi (V_CE(sat)): 2.4 V

• Nhiệt độ hoạt động tối đa: 150°C

• Cấu hình: N-channel, bán cầu đôi (half-bridge)

• Đóng gói: SEMITRANS® 3, 7 chân

• Kích thước mô-đun: 105 mm x 61.4 mm

• Loại lắp đặt: Lắp vít (screw mounting)

• Công nghệ IGBT: Trench Gate

• Khả năng chịu ngắn mạch: Cao

• Tính năng tích hợp: Diode freewheeling

⚙️ Ứng dụng điển hình

SKM400GB176D được sử dụng rộng rãi trong các hệ thống công suất lớn như:

• Biến tần AC cho động cơ công nghiệp

• Hệ thống truyền tải năng lượng tái tạo (như điện gió và điện mặt trời)

• Hệ thống cung cấp điện phụ trợ cho giao thông công cộng (tàu điện, tàu điện ngầm)

• Biến đổi điện DC sang AC trong các bộ biến đổi năng lượng

• Ứng dụng trong các hệ thống điều khiển công nghiệp yêu cầu độ tin cậy cao

✅ Ưu điểm nổi bật

• Hiệu suất cao: Công nghệ IGBT Trench Gate giúp giảm tổn thất công suất và tăng tốc độ chuyển mạch.

• Quản lý nhiệt hiệu quả: Đóng gói SEMITRANS® 3 hỗ trợ tản nhiệt tốt, phù hợp với các ứng dụng công suất cao.

• Khả năng vận hành song song: V_CE(sat) có hệ số nhiệt dương, thuận lợi cho việc vận hành song song các mô-đun.

• Tính năng bảo vệ ngắn mạch: Đảm bảo độ tin cậy trong điều kiện lỗi.

• Thiết kế nhỏ gọn: Kích thước 105 mm x 61.4 mm giúp tiết kiệm không gian lắp đặt.

⚠️ Hạn chế cần lưu ý

• Yêu cầu hệ thống làm mát mạnh mẽ: Để duy trì hiệu suất và độ bền, cần có hệ thống làm mát hiệu quả.

• Chi phí đầu tư ban đầu cao: Với hiệu suất và tính năng cao, giá thành mô-đun có thể cao hơn so với các mô-đun cơ bản.

• Đòi hỏi kỹ thuật lắp đặt và tích hợp chuyên sâu: Cần có kinh nghiệm để đảm bảo hoạt động ổn định và hiệu quả.
